Exploración Geoeléctrica
La exploración geoeléctrica considera la Ley de Ohm ∆V = R . I, siendo R la resistencia eléctrica, I la corriente y ∆V la diferencia de potencial entre los extremos de la resistencia. La resistividad ρ, es una propiedad física de los materiales del subsuelo y puede ser calculada a partir del valor de la resistencia R.
Por otro lado, la inyección de corriente eléctrica en el subsuelo produce campos eléctricos que pueden polarizar los materiales presentes. La rapidez con que estos materiales se polarizan y despolarizan permite calcular la cargabilidad, que es una propiedad de cada uno de los materiales y que permite discriminar la presencia de los diferentes materiales en el subsuelo (lodos, rocas, arcillas, etc).

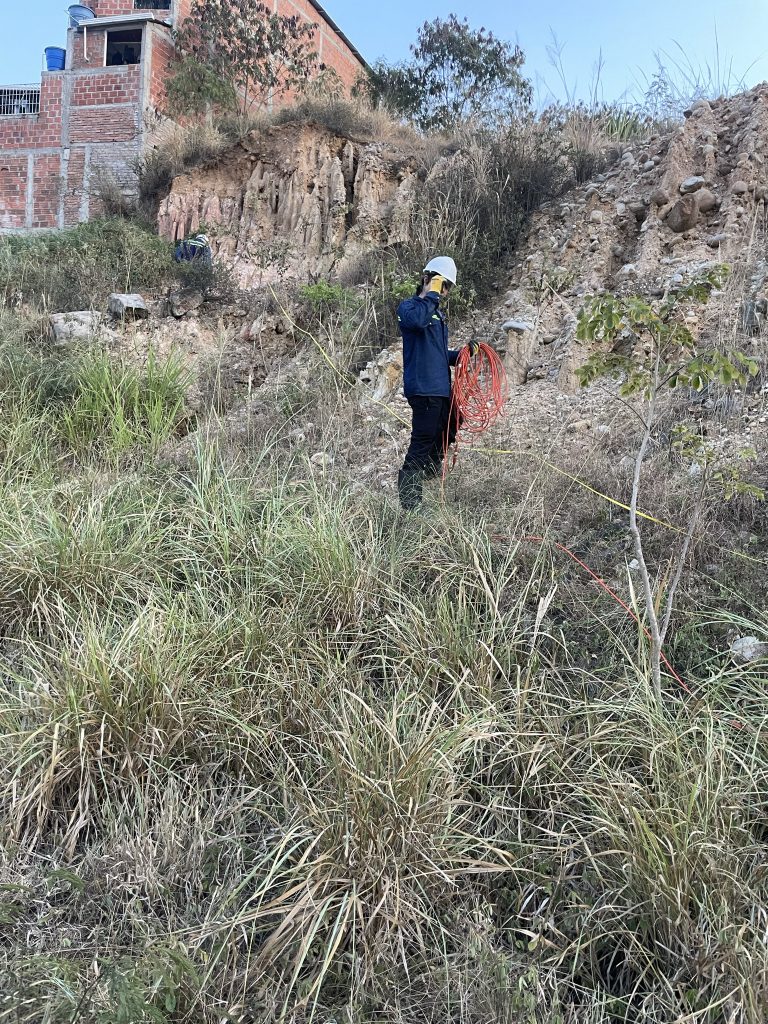

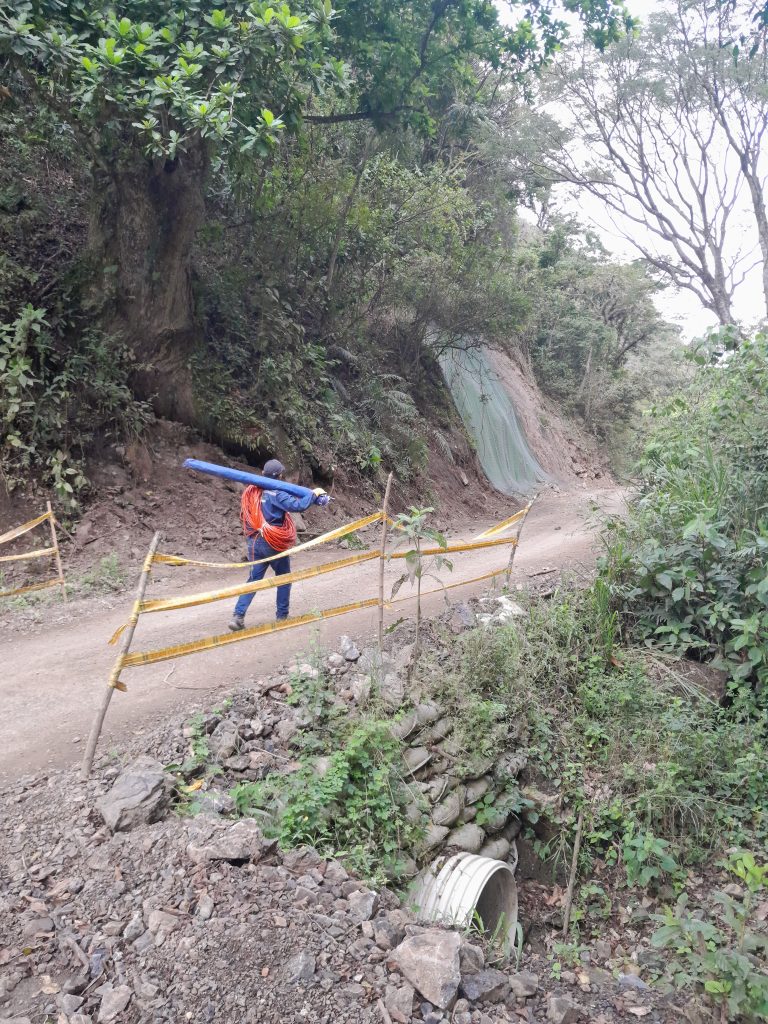

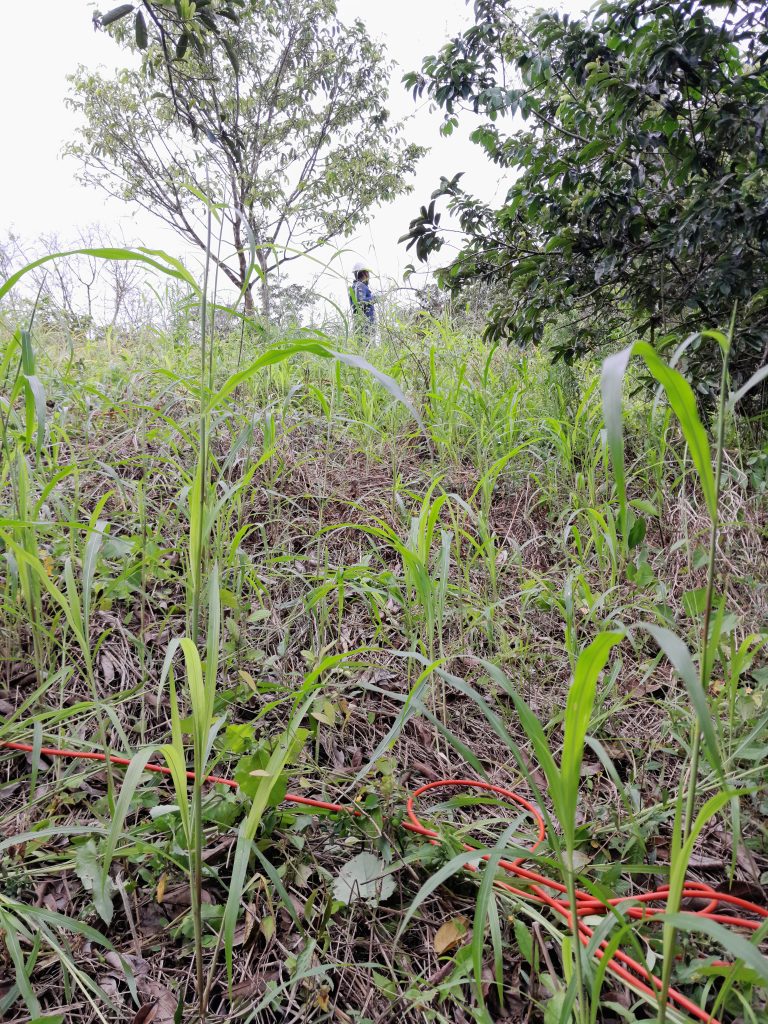

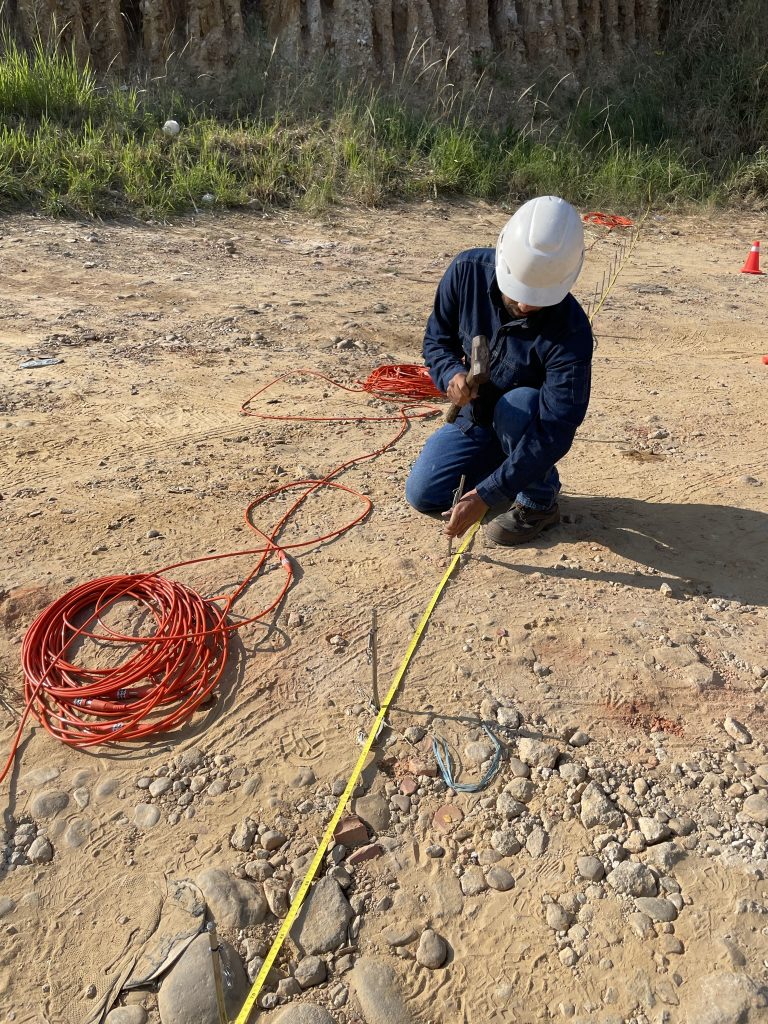

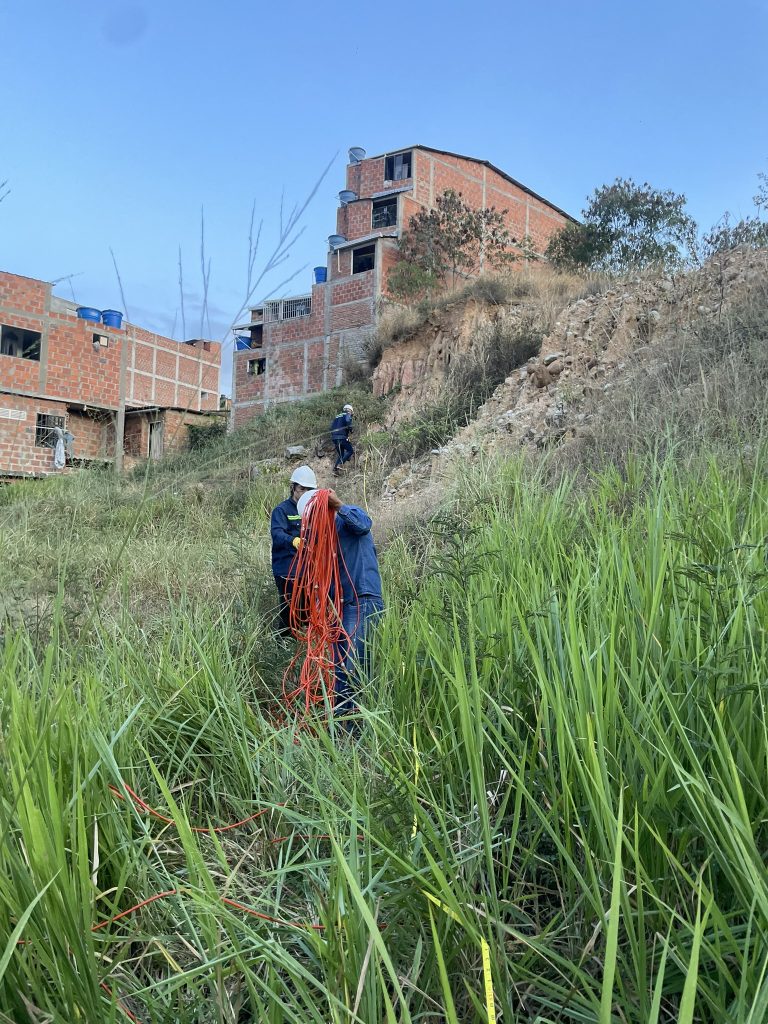

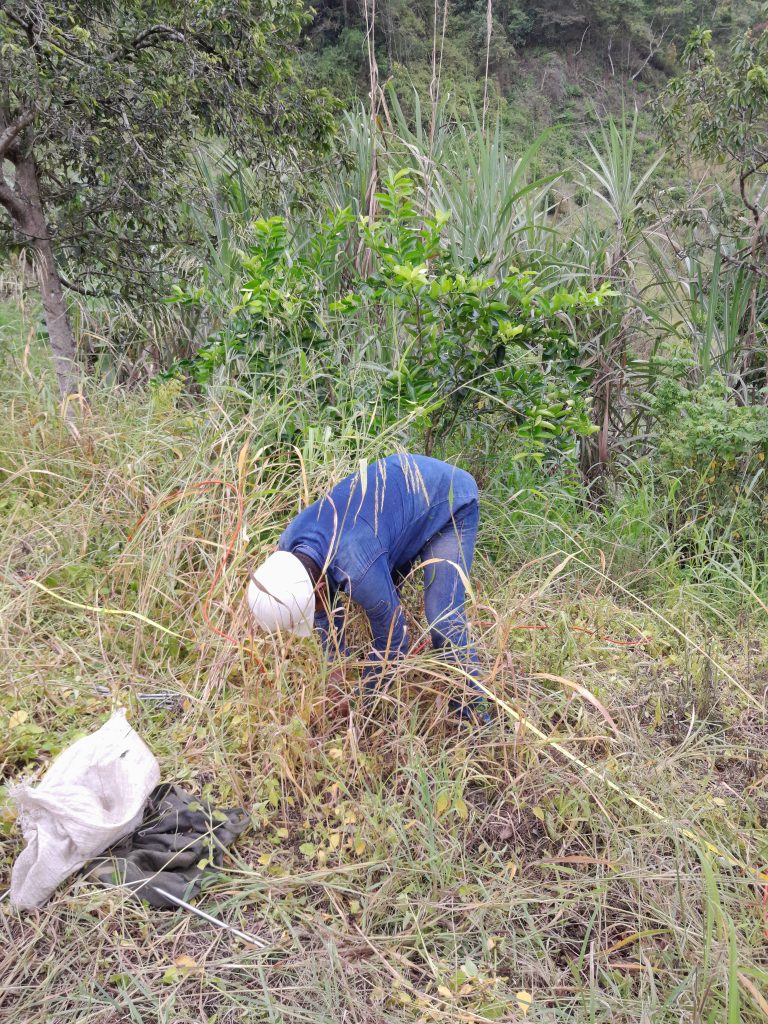

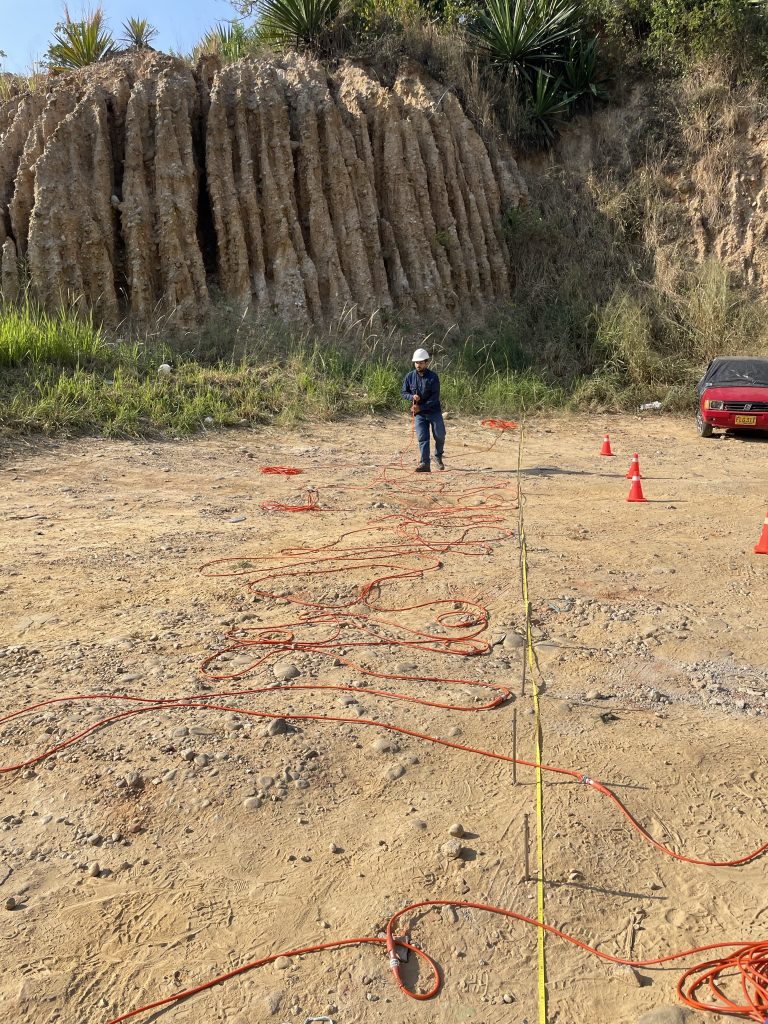

Tomografía de Resistividad Eléctrica

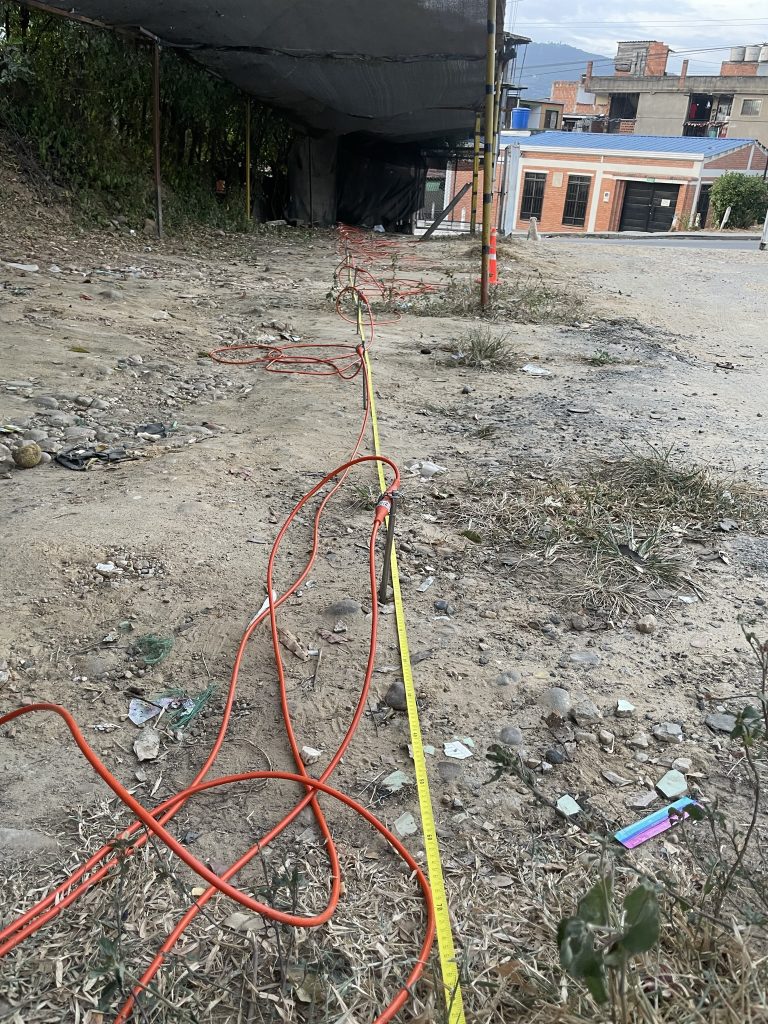

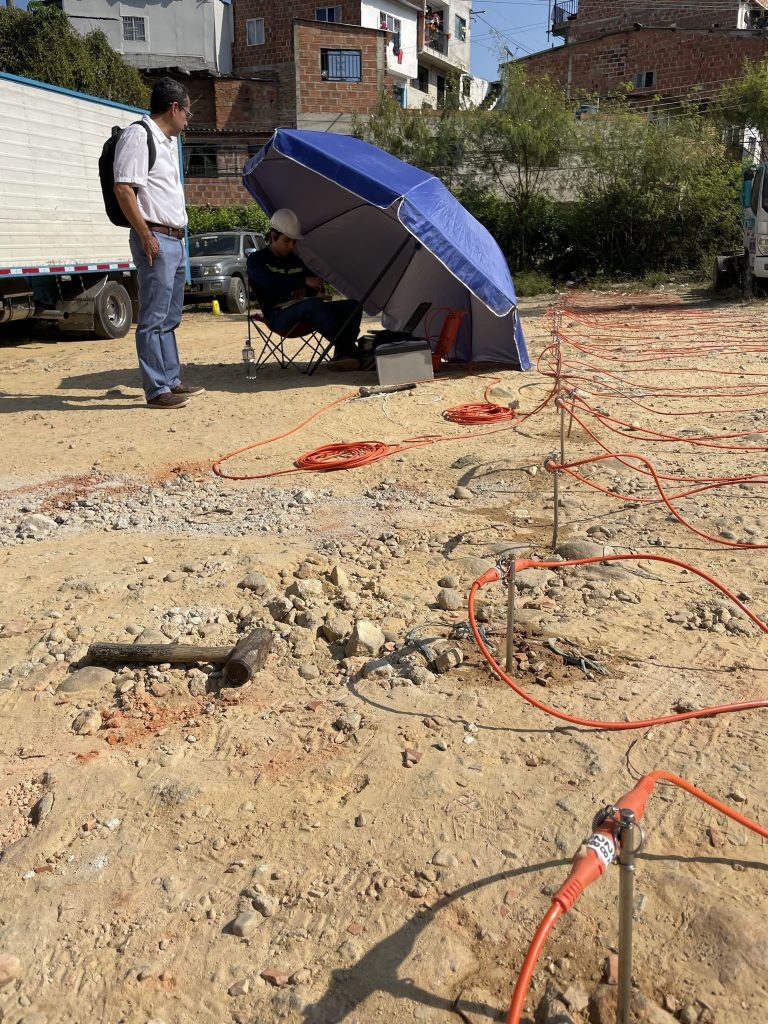

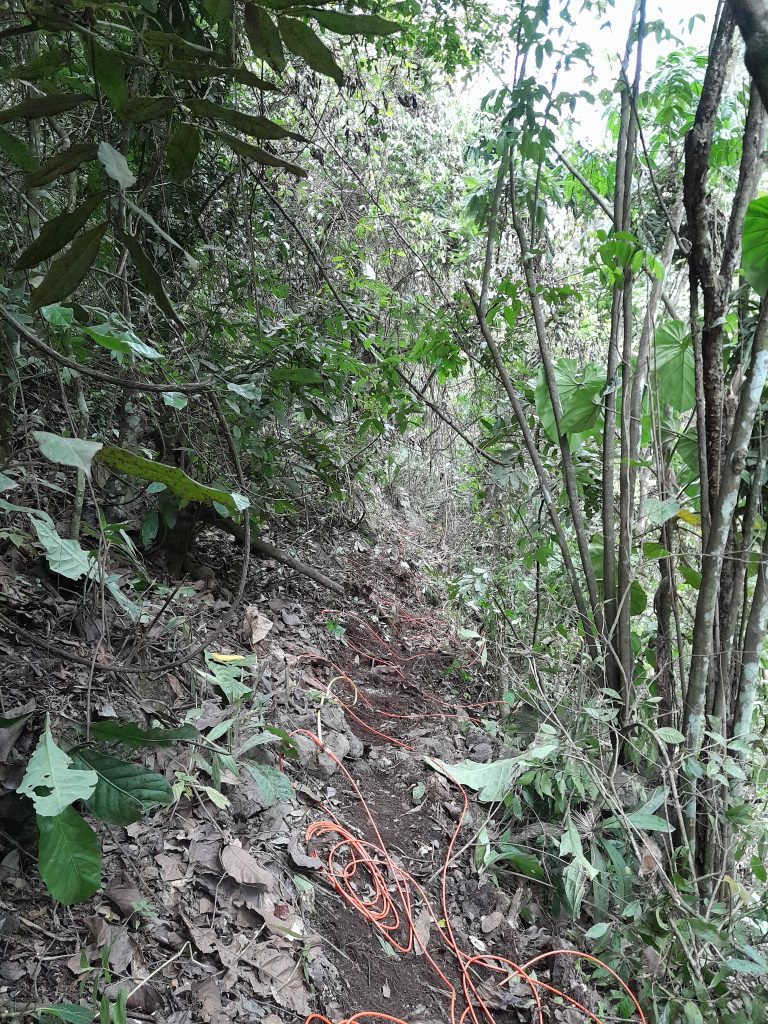

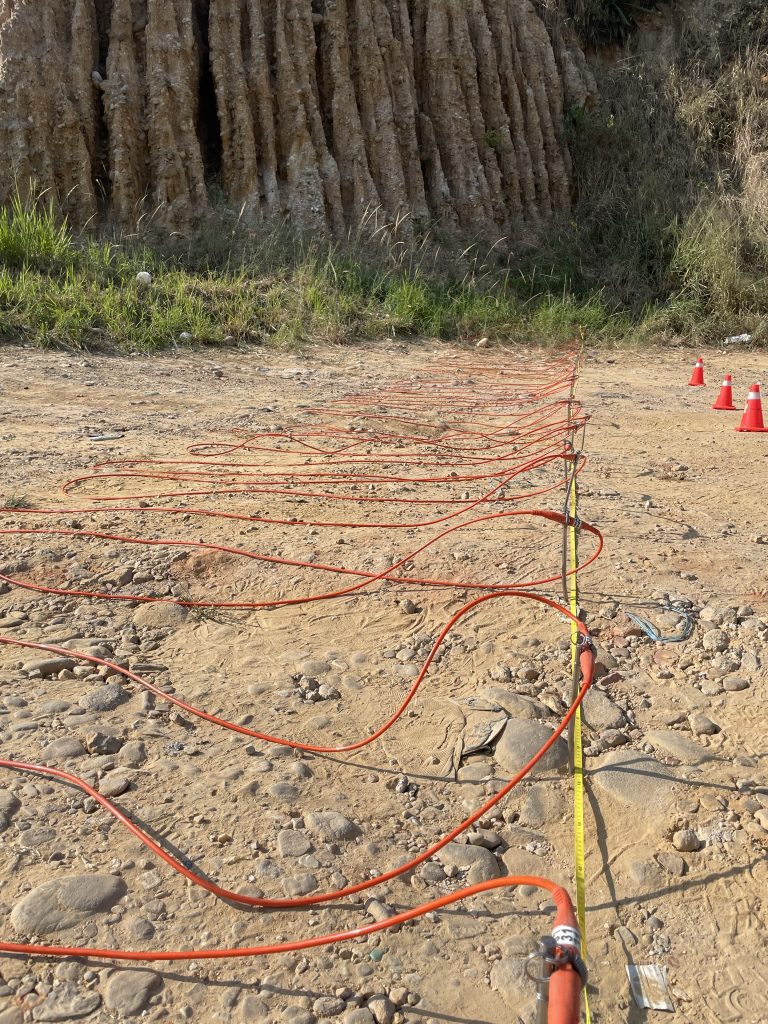

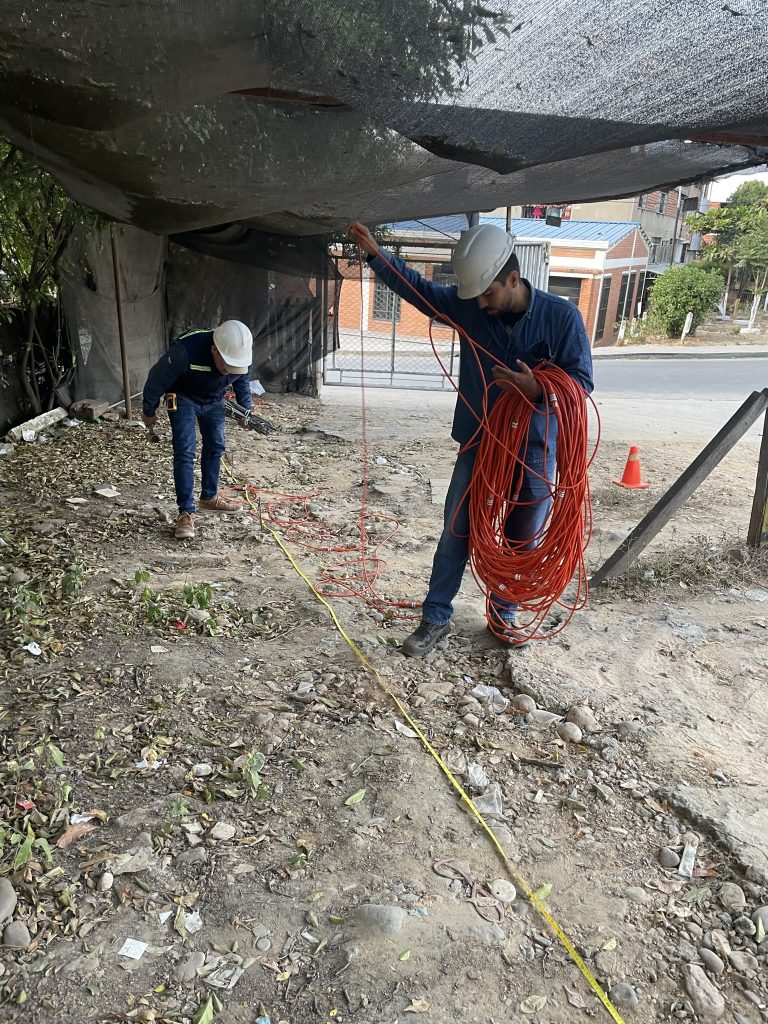

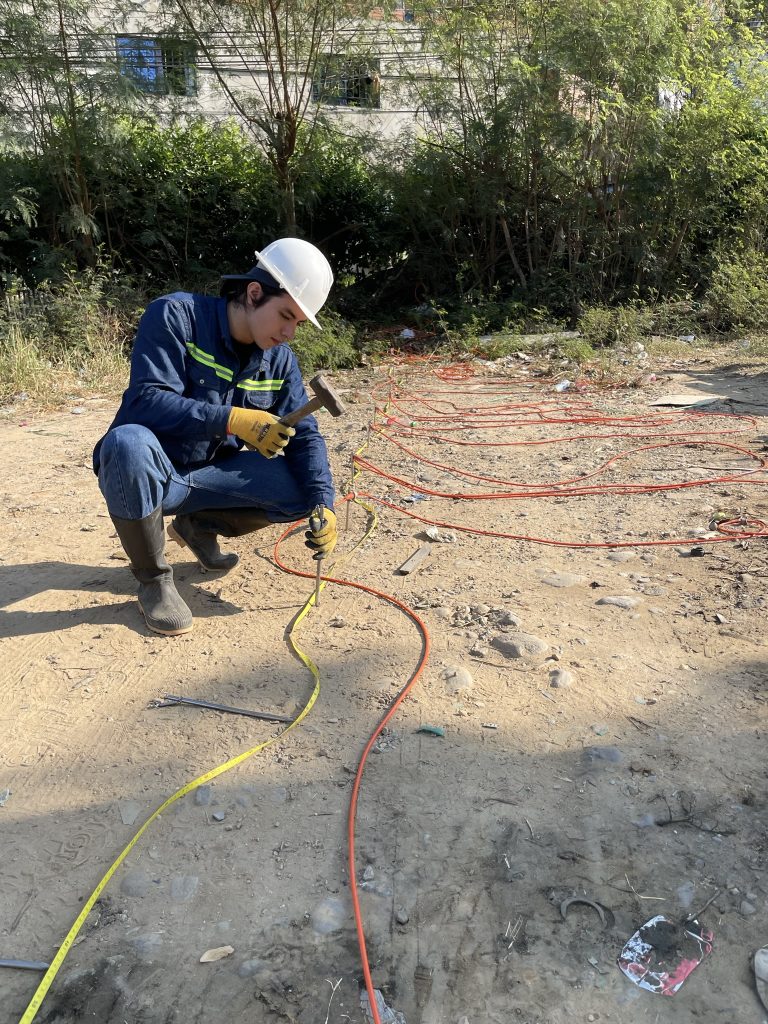

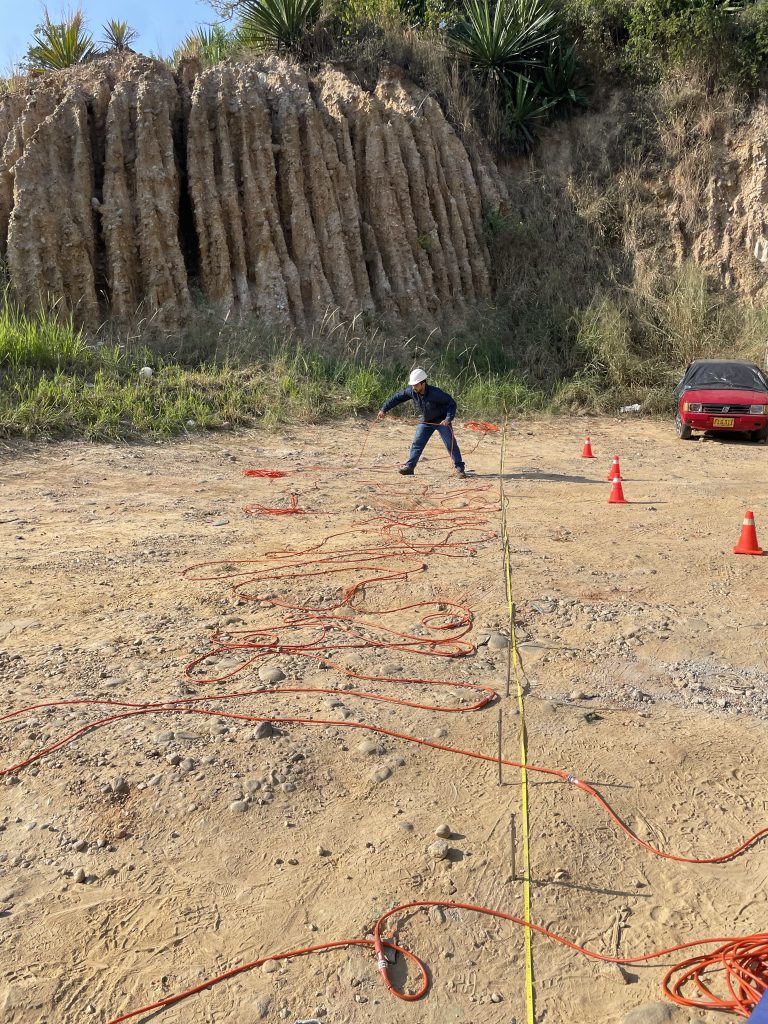

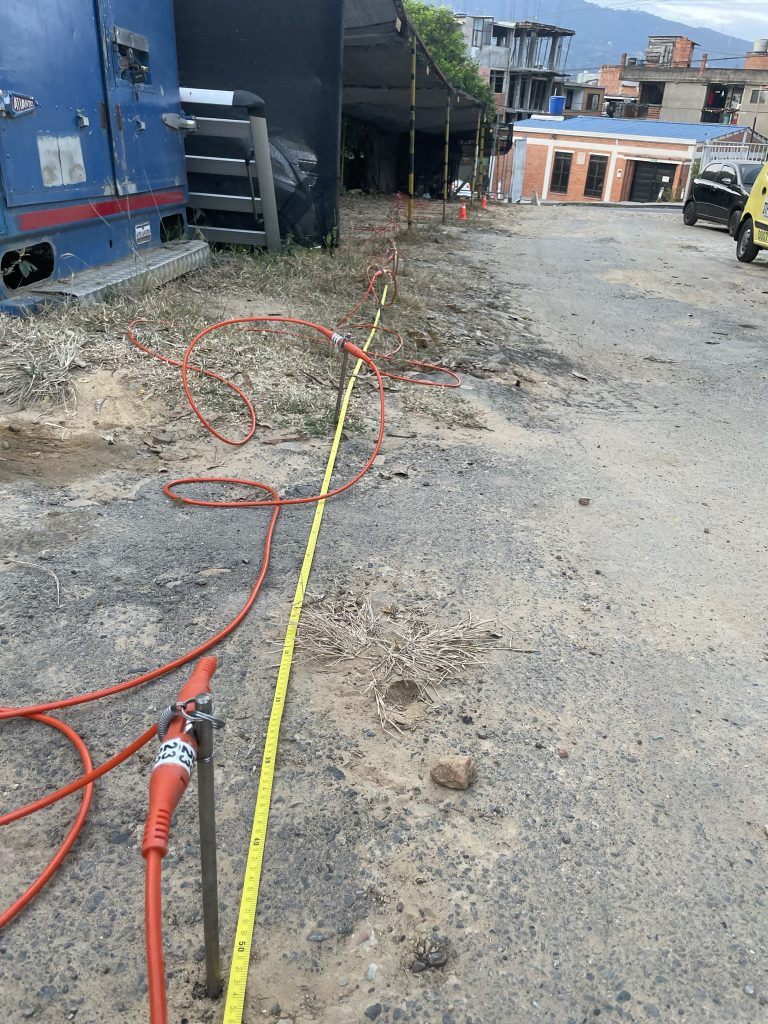

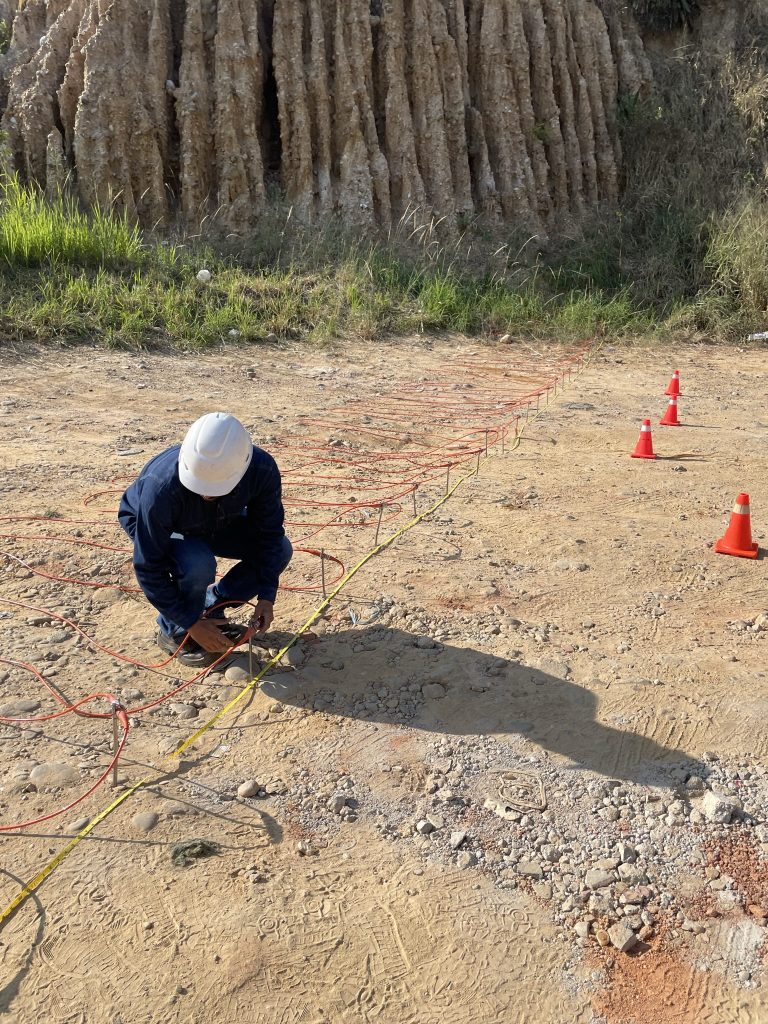

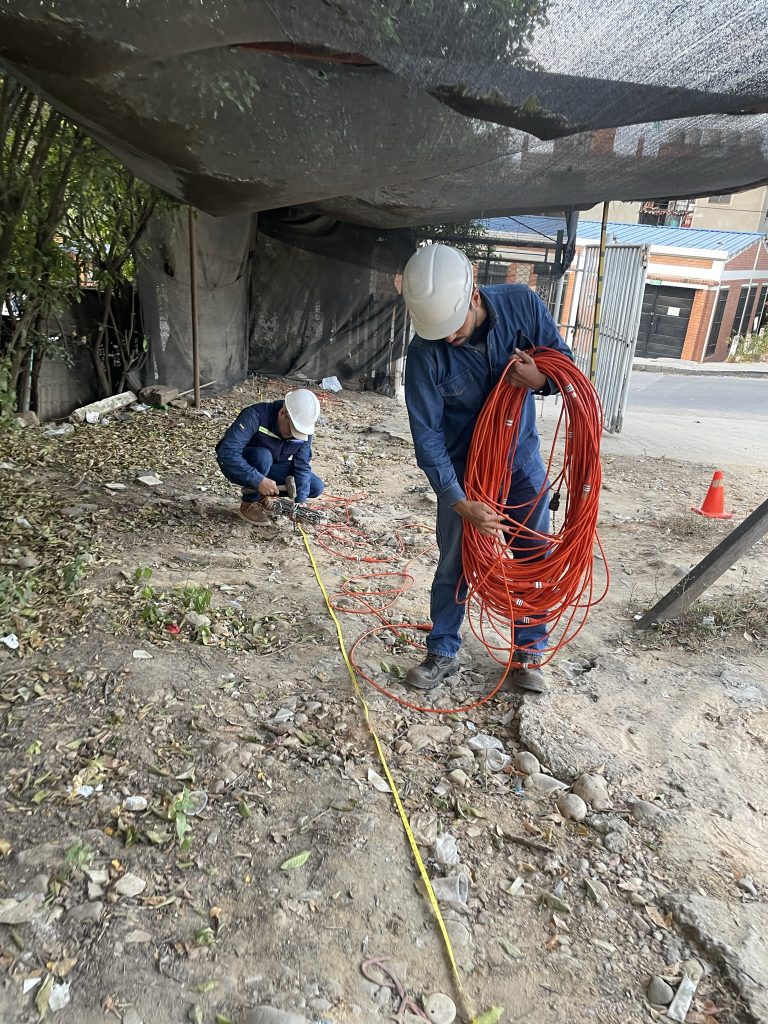

La Tomografía de Resistividad Eléctrica (TRE) consisten en inyectar corriente en el subsuelo y medir las diferencias de potencial generados por dicha corriente. Del análisis de esos valores se determina la resistividad eléctrica y la cargabilidad de las rocas (ensayo de Polarización Inducida o IP por sus siglas en inglés).
Entre sus usos esta el inferir la presencia de aguas subterráneas, cavidades en el subsuelo, fallas o fisuras, exploración de depósitos minerales, investigaciones de sitio con fines de ingeniería o ambientales, aplicación a geotermia, mapeo de lixiviados y plumas de contaminación y localización de estructuras enterradas.

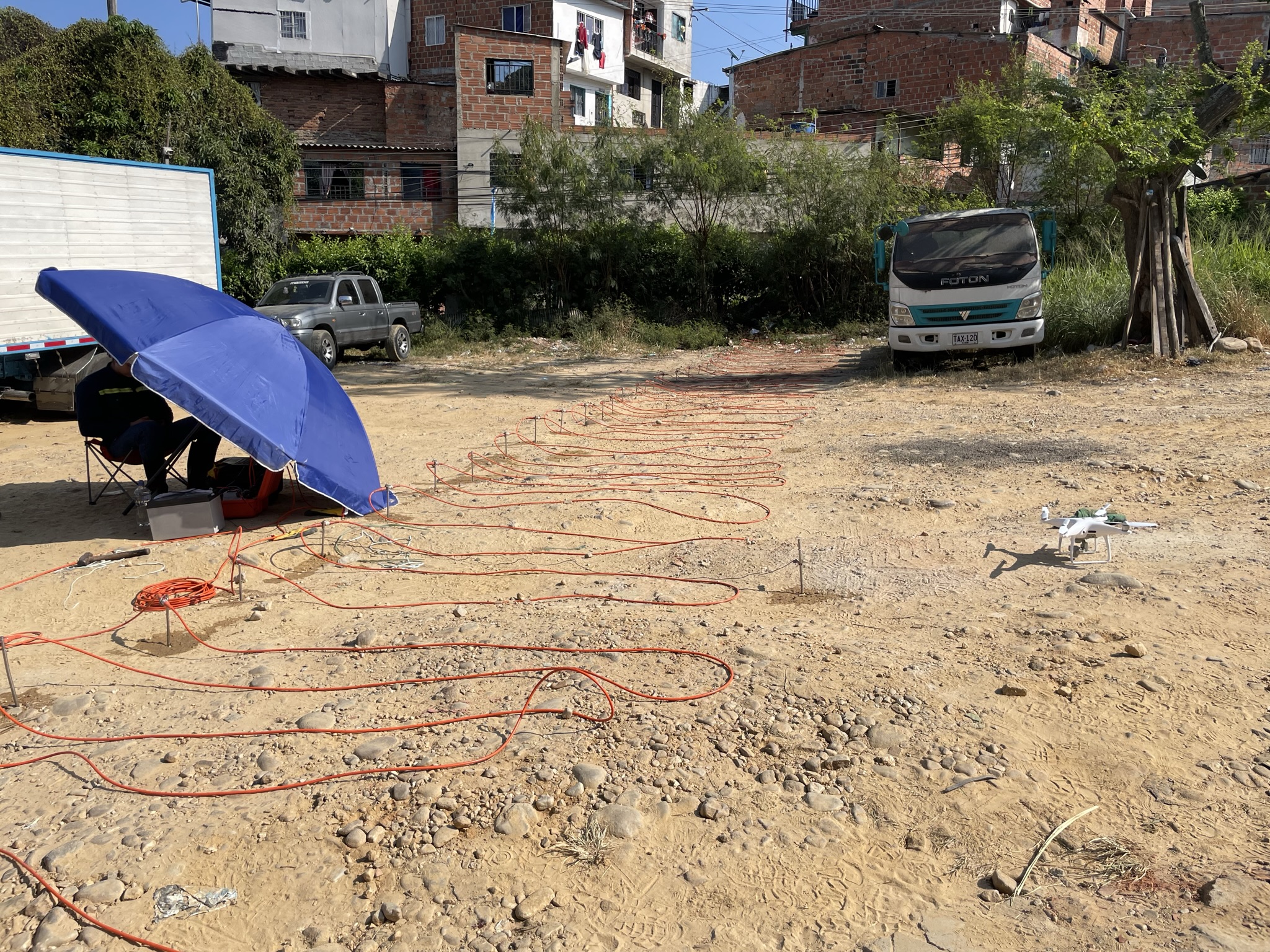

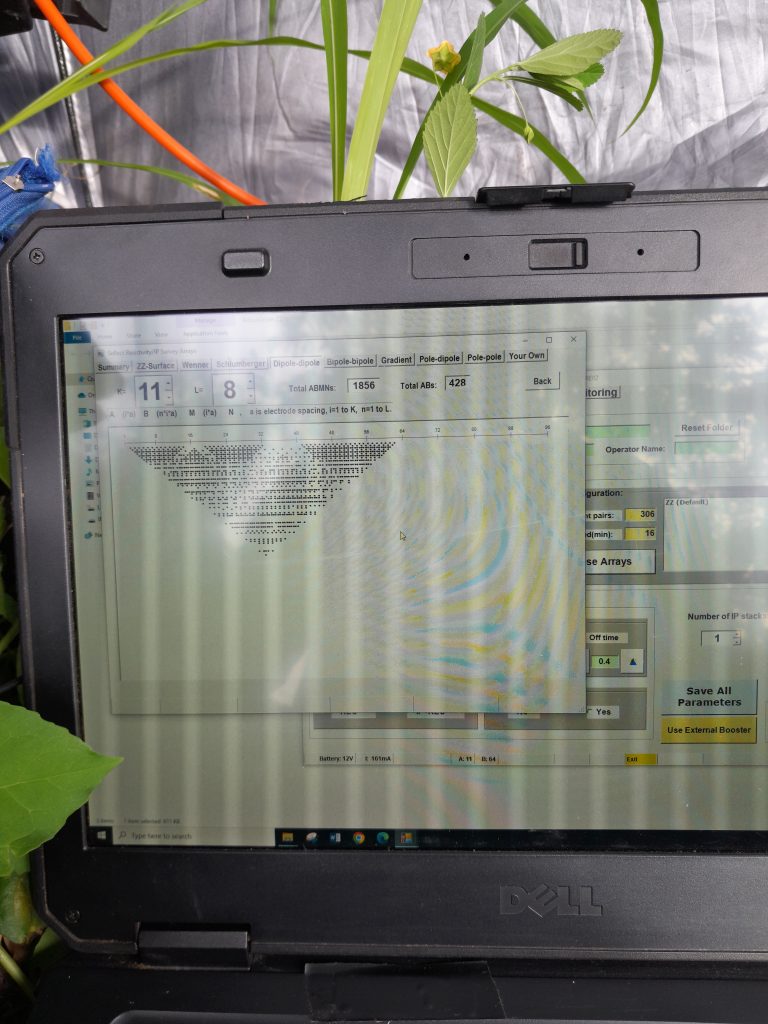

Se ofrece el servicio usando un tomógrafo de hasta 96 canales con un offset máximo de 1400 metros, permitiendo exploraciones a una profundidad máxima de cerca de 300 metros.
Sondeos Eléctricos Verticales
El Sondeo Eléctrico Vertical (SEV) es una técnico geoeléctrica que mide resistividades aparentes del subsuelo en un perfil 1D mediante un sistema de adquisición que emplea 2 electrodos que inyectan corriente en el subsuelo y otros 2 que miden el voltaje. Con la técnica de potencial inducido IP es posible encontrar la cargabilidad de las rocas inyectando corriente y midiendo su tiempo de polarización y despolarización.
Por lo general, se usan en la prospección de aguas subterráneas, en la exploración de minerales y también se emplea para el mapeo geológico básico.
Se ofrece el servicio usando un resistivímetro con un offset máximo de 1500 metros.
Alcances y limitaciones de los métodos geoeléctricos
- La propiedad física estudiada es la resistividad eléctrica o la cargabilidad, haciéndolos aptos en el estudio del agua subterránea.
- Proporciona una buena resolución de los rasgos en el subsuelo, si la densidad de datos muestreados es alta, un incremento de la cantidad de datos conlleva también un mayor tiempo de adquisición.
- Son métodos no invasivos, por lo que no requieren de una destrucción o afectación al terreno estudiado.
- La profundidad y tamaño de los rasgos del subsuelo pueden determinarse con cierta precisión.
- Para realizar adquisiciones sobre concreto y asfalto se es requerido el uso de electrodos diseñados específicamente para ello.
- Las interpretaciones pueden ser consideradas ambigua si no se hace un control geológico del área. La escala del modelo geológico debe ser semejante o a igual detalle que el levantamiento geofísico, para refinar los resultados e interpretación.
- Cambios topográficos del terreno y la complejidad de este pueden generar limitaciones en la etapa de inversión de resultados, estos cambios en superficie pueden enmascarar variaciones en profundidad.
- La profundidad de investigación del método está limitada por la corriente eléctrica máxima inyectada al terreno, la longitud de la línea de SEV o IP, o el perfil de la tomografía y por las dificultades físicas de extender los cables de medición.
